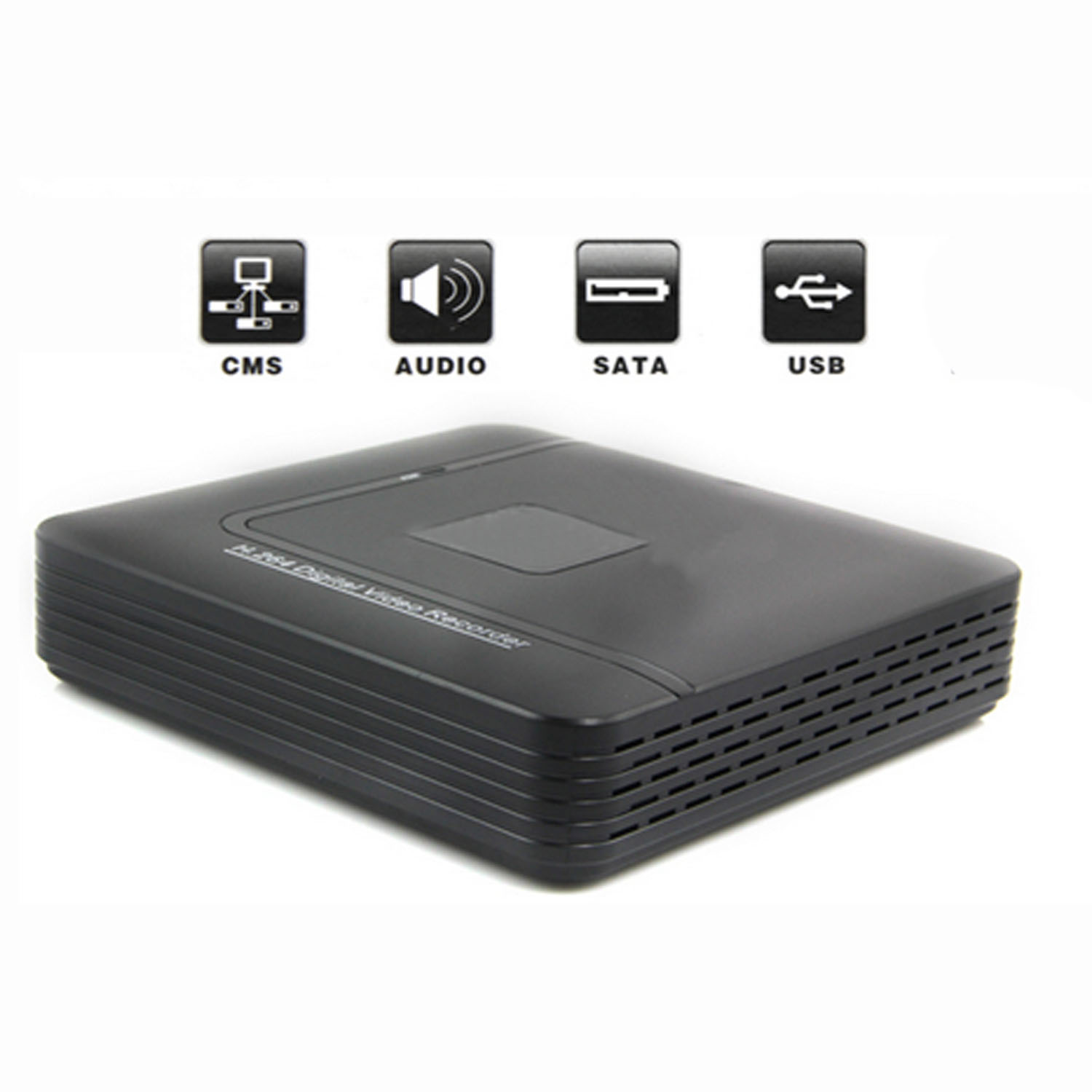

DVR (sayısal video kaydedici) kullanan analog CCTV sistemi, sadece sayısal kayıt yapan bir analog sistemdir. DVR sisteminde video kasedi yerine hard disk kullanılmakta olup kayıt için analog olarak elde edilen görüntünün sayısallaştırılması ve mümkün olduğunca uzun süreli kayıt yapılabilmesi için JPEG > MPG2 > MPG4 > H264 görüntü sıkıştırma teknolojilerini mümkün kılar. Triplex özelliği sayesinde aynı anda hem kayıtları izleme hem kayıt yapma, hemde canlı izleme imkanı sağlar. Loopthrough çıkışlarıyla kameralardan gelen görüntüler çoğullanabilmekte, bu görüntüler başka DVR veya matrixe aktarılabilmektedir. Bir çok DVR cihazında quad/multiplexer özelliklerine sahip 4, 9, 16 adet bağlantıyı destekleyen video girişleri bulunmaktadır. VGA üzerinden monitöre, vout çıkışı üzerinden TV veya ikinci bir monitöre bağlanabilir. Kayıt kartlarına göre daha yüksek kalitede kayıt yapmak mümkündür. Saniyede 1 kareden 50 kareye kadar kayıt seçeneği bulunan ürünün harddiskleri gelişen bilgisayar teknolojisi paralelinde büyütülebilmekte böylelikle küçük bir ek yatırımla cihazın kayıt süresi artırılabilmektedir.Kayıt alarm sistemi ille entegre çalışabilir. DVR cihazının en önemli özelliği frame sayısıdır. Yani saniyedeki resim sayısı. DVR cihazının real time kayıt yapabilmesi için kanal başına en az 25 frame/sn olmalıdır. Yani dört kanal DVR cihazının realtime olabilmesi için DVR 100 frame olmalıdır. Bu sekiz kanal DVR için 200 frame, 16 kanal DVR için 400 frame olmalıdır.
Diğer bir husus DVR cihazının kayıt yaparkenki çözünürlüğüdür. Örnek olarak CIF, 2CIF, 4CIF çözünürlüğü baz alırsak.Bizim 4 kanal DVR cihazımız 100 frame/sn kayıt yaptığını varsayarsak. Burada dikkat edilecek ikinci husus kayıt çözünürlüğü olmaktadır.Eğer cihazımız yanlızca CIF çözünürlükte 100 frame kayıt yapıyorsa düşük çözünürlükte kayıt yapıyor demektir. Yani video izlerken net görüntü alamayız fakat cihaz real time (gerçek zamanlı) kayıt yapıyorken 4 CIF çözünürlükte kayıt yapıyorsa gayet kaliteli videolar elde edebiliriz. Bir diğer önemli özelliği ise Network özelliğinin olmasıdır. Bu sayede internet üzerinden istediğimiz herhangi bir noktadan DVR kayıtlarına ve buna bağlı kameralara rahatlıkla ulaşabiliriz.
DVR cihazların VCR cihazlara göre üstünlüklerinin sıralarsak:
- DVR kayıt cihazları, bakım gerektirmez.
- Video motion uygulaması gibi anlık kayıt gerektiren durumlarda hemen devreye girer.
- Herhangi bir tarihte kayıtlar izlenmek istendiğinde istenilen kayda ileri geri saymayı beklemeden kolaylıkla ulaşılabilir.
- Kayıt yapılan ortamın (sabir disk) tekrar tekrar silinebilir ve kullanılabilir.
- Bilgisayar yardımıyla izlenilen görüntüler üzerinde istenen değişiklikler ve geliştirmeler yapılabilir; yazıcıdan çıktı alınabilir veya faks çekilebilir.
- Kurulumu kolaydır, sadece bilgisayara yazılım yükleme ve ADSL hattının bağlanması çoğunlukla yeterlidir.
- Mekandan bağımsız olarak internet üzerinden bağlanarak kamera görüntüleri izlenebilir.
DVR Cihazın Kurulum ve Sistem Ayarları
Tam bir kapalı devre kamera sistemi (CCTV)çözümü elde edebilmek için DVR cihazına bağlanabilecek diğer ekipmanve aksesuarların bağlantılarını gösteren örnek bir uygulama şeması aşağıda verilmiştir.

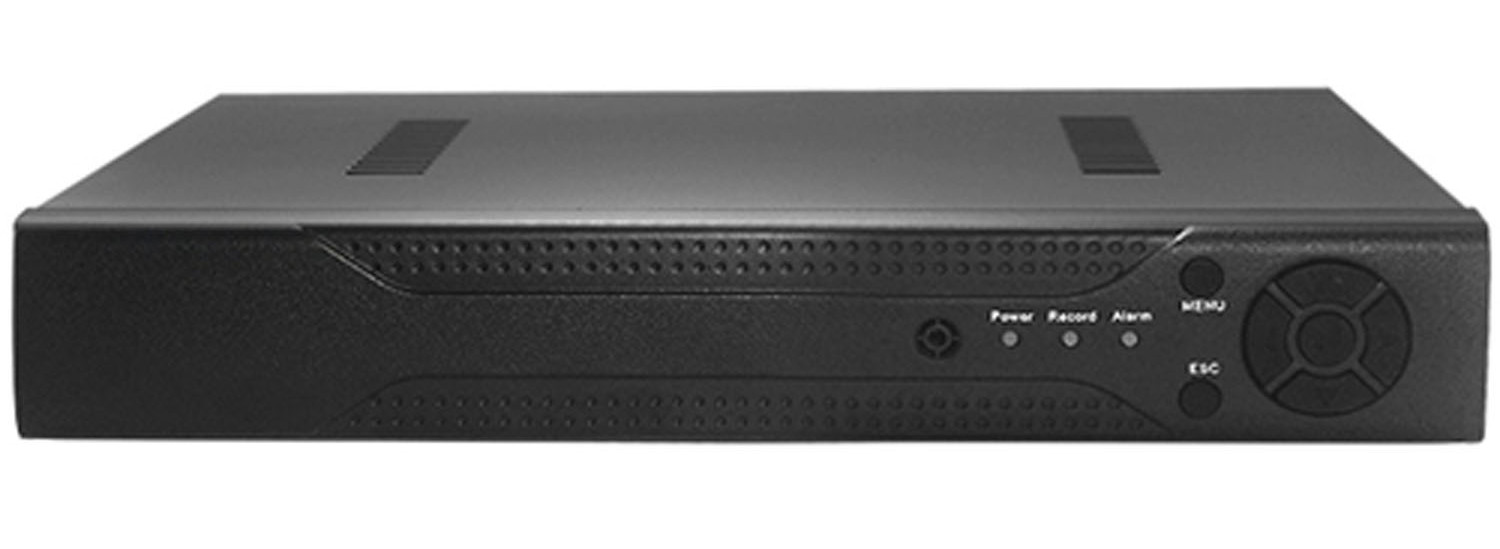

Bu çevre birim ve aksesuarların DVR cihazına bağlantılarını inceleyelim. Bir DVR cihazının hem on panelinde hem de arka panelinde bir seri konnektör bulunmaktadır. Bu konnektörler, harici cihazların DVR cihazına bağlanması için özel olarak tasarlanmıştır.
LAN KONNEKTÖRÜ (RJ45):
Network/internet bağlantısı için bu ethernetkonnektörü kullanılır. Eğer DVRcihazını ADSL modem aracılığı ile networke veya internete açmak istiyorsak, ADSL modeminizden (router) gelen ethernet bağlantısını bu konnektöre bağlarız.
SES GİRİŞİ / ÇIKIŞI:
RCA konnektörlü ses girişi, DVR cihazına,harîcî (amplifikatörlü) mikrofon bağlayarak,ortamdaki sesleri kaydetmek için kullanılmaktadır. RCA ses çıkı konnektörü ise, cihaza ses çıkış cihazı (amplifikatörlü hoparlör) bağlamak ve bu sayede kayıtlı olansesleri dinlemek için kullanılmaktadır.
ANA MONİTÖR (BNC/VGA):
DVR cihazının, biri BNC konnektör, diğeri ise VGA konnektör olmak üzere iki ayrı ana monitör çıkısı standart olarak bulunmaktadır. Ana monitör, hem canlı hem de daha önce kaydedilmiş kamera görüntülerinin hem “tam ekran” hem de “bölünmüş ekran” formatında izlenmesini sağlar.
CALL (SPOT) MONİTÖR:
Call monitör çıkışı çoğu DVR cihazlarında standart olarak sunulmaktadır. Call monitör çıkısına, isteğegore ilave bir monitör bağlayarak, bağlı olan kameralarısıralı (birbirinin peşi sıra – sequence) ve tam ekran olarak izleme imkanı sağlanabilir.
PAL/NTSC SEÇİM ANAHTARI:
DVR cihazları, hem PAL hem de NTSC formatında çalışmak üzeretasarlanmıştır. İstenilen video formatı, belirtilen anahtar ile ayarlanabilir. AncakTürkiye’de kullanılan video formatı PAL olduğu icin, aksine bir durum olmadıkça buanahtarın PAL sistemine göre konumlandırılması gerekmektedir.
KAMERA GİRİŞ BNC KONNEKTÖRLERİ:
DVR cihazınızın arka panelinde kamera girişlerini bağlamak icin bir seri BNC konnektörbulunmaktadır. Bu konnektörlerin sayısı, DVR cihazının modeline gore farklılık göstermektedir.
ALARM GİRİŞ / ÇIKIŞ KONNEKTÖRÜ (RS485):
DVR cihazınızın arka panelinde, harici alarm cihazlarını ve PTZ kameraları bağlayabileceğiniz bir adet RS485konnektör bulunmaktadır.
